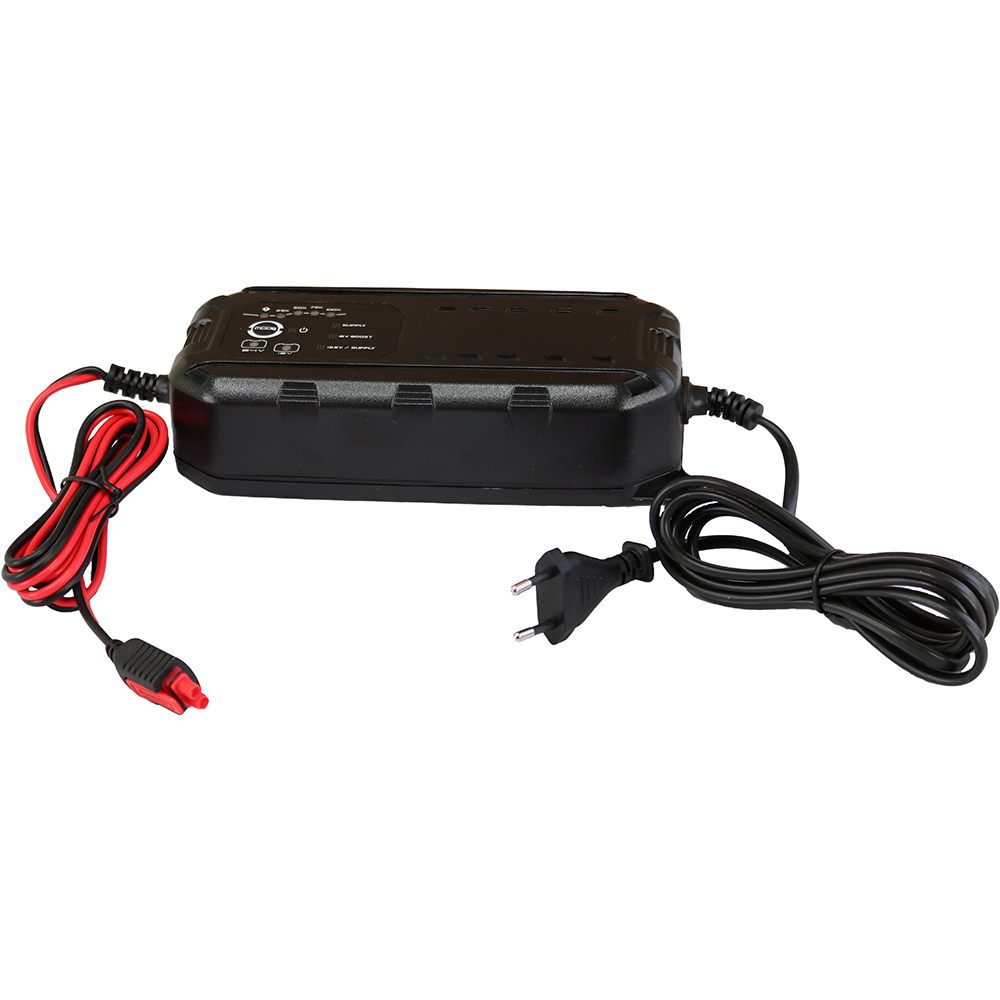

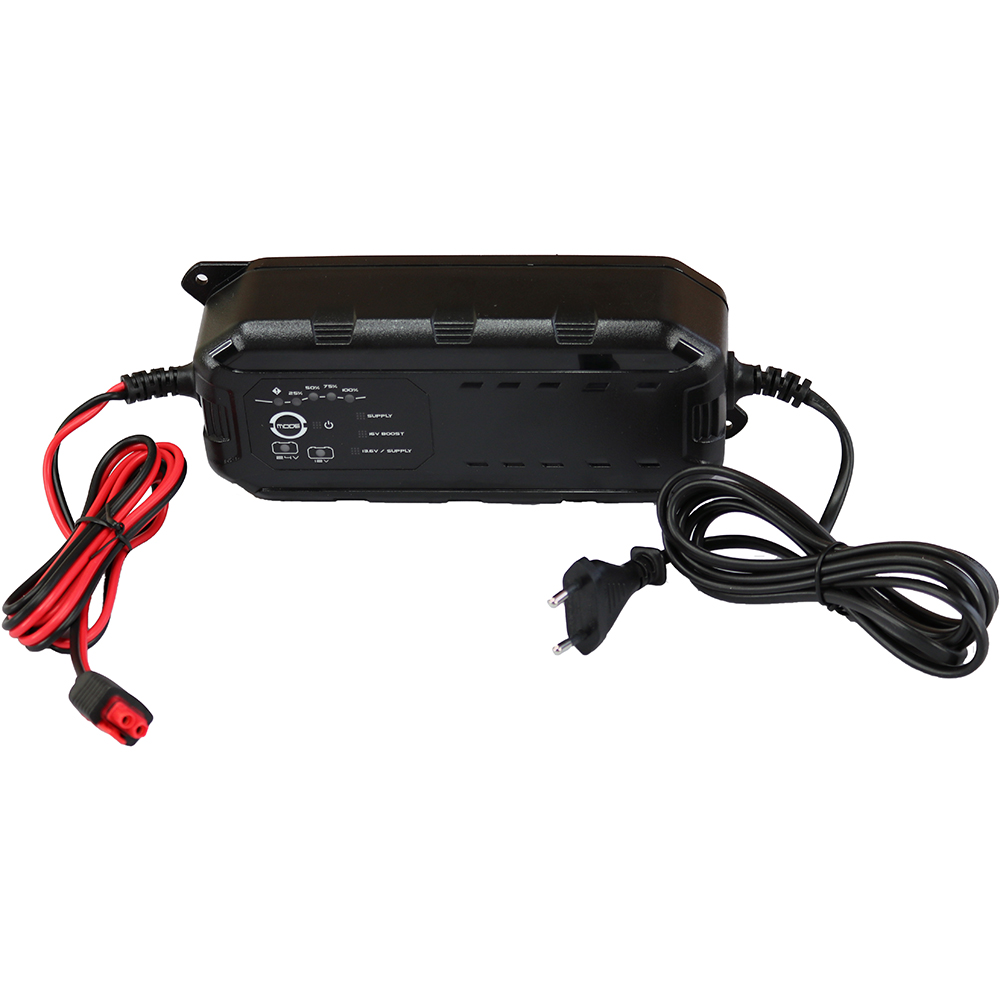

Incarcator SMART Charger LEM122470 Lemania. 12V 7A, 24V 3,5A

Redresorul LEM122470 este proiectat pentru incarcarea bateriilor SLA (Sealed Lead Acid)

folosite usual pentru pornirea autovehiculelor. Poate incarca baterii cu plumb cu electrolit lichid, GEL sau AGM. Are un program de incarcare in 10 trepte care permite incarcarea completa a bateriei. Redresorul poate sta conectat la baterie si dupa ce bateria a fost incarcata complet.

Este protejat la conectare inversa si scurtcircuit. Incarcarea va demara dupa selectarea modului de incarcare evitand astfel aparitia scanteilor la conectare. Este prevazut cu microprocesor incorporat care permite o incarcare automata optimizata. Are grad de izolare si protectie IP65.

Este recomandat pentru incarcarea bateriilor de 12V cu capacitati cuprinse intre 14Ah si 150Ah si bateriilor de 24V cu capacitati cuprinse intre 14Ah si 75Ah.

Mod de functionare

Atunci cand este conectat la retea redresorul se va reseta automat si va ramane in starea de asteptare (STANDBY) pana cand va fi actionat butonul MODE.

Redresorul LEM122470 este prevazut cu o memorie care retine ultimul mod folosit atunci cand este deconectat de la alimentare si se va seta automat pe acelasi mod cand va fi conectat din nou.

Redresorul LEM122470 este prevazut cu urmatoarle moduri de functionare:

MODUL STANDBY

Ledul va lumina verde atata timp cat nu ati selectat 12V sau 24V (prima data cand redresorul este conectat la alimentarea de la retea)

MODUL 1 – pentru baterii de 24V (28.8V/3.5A)

Acest mod de incarcare este destinat bateriilor de 24V cu capacitate mai mare de 14Ah. Inainte de incarcare conectati terminalele redresorului la bornele bateriei respectand polaritatea corecta si apoi apasati butonul MODE ca sa selectati modul 24V. LEDul rosu de deasupra inscriptiei 24V se va aprinde si daca nu se mai apasa inca o data pe butonul MODE, dupa un interval de cateva secunde ciclul de incarcare va demara automat. Incarcarea se va face cu un curent maxim de 3.5A pana cand bateria atinge o tensiune maxima de 28.8V +/- 2%.  In timpul incarcarii ledurile din partea de sus a panoului indicator 25%, 50%, 75% respectiv 100% se vor aprinde succesiv indicand nivelul de incarcare a bateriei. Cand se aprinde ledul 100% inseamna ca bateria este incarcata complet si puteti sa o deconectati de la redresor pentru a o utiliza. Daca o lasati conectata, redresorul va continua sa furnizeze un curent mic de intretinere.

MODUL 2 –  pentru baterii de 12V (14.4V/7A)

Acest mod de incarcare este destinat bateriilor de 12V cu capacitate mai mare de 14Ah. Inainte de incarcare conectati terminalele redresorului la bornele bateriei respectand polaritatea corecta si apoi apasati butonul MODE pana cand se aprinde LEDul cu inscriptia 12V. Dupa un interval de cateva secunde daca nu se mai apasa pe butonul MODE, ciclului de incarcare va demara automat. Incarcarea se va face cu un curent maxim de 7A +/- 10% pana cand bateria atinge o tensiune maxima de 14.4V +/- 0.25V%.  In timpul incarcarii ledurile din partea de sus a panoului indicator 25%, 50%, 75% respectiv 100% se vor aprinde succesiv indicand nivelul de incarcare a bateriei. Cand se aprinde ledul 100% inseamna ca bateria este incarcata complet si puteti sa o deconectati de la redresor pentru a o utiliza. Daca o lasati conectata, redresorul va continua sa furnizeze un curent mic de intretinere.

MODUL 3 – SUPPLY / MAINTENANCE (13.6V)

Acest mod de functionare este destinat intretinerii bateriilor cu capacitate mai mare de 14Ah sau pentru utilizare ca sursa de tesiune de 13.6V si curent de 5A.

Pentru intreinere baterii de 12V. Inainte de utilizare conectati terminalele redresorului la bornele bateriei respectand polaritatea corecta. Apasati butonul MODE pana cand se aprinde LEDul cu inscriptia 13.6V SUPPLY.  Dupa un interval de cateva secunde daca nu se mai apasa pe butonul MODE, ciclului de incarcare va demara automat. LEDul 13.6V SUPPLY va lumina intermitent indicand pornirea ciclului de intretinere a bateriei. Intretinerea se face cu o tensiune de 13.6V +/-0.5V si un curent de maxim 5A +/- 10%.

Pentru utilizarea ca sursa de putere. Apasati butonul MODE cel putin 3 sec. pana cand se aprinde LEDul cu inscriptia 13.6V SUPPLY.  Dupa un interval de cateva secunde daca nu se mai apasa pe butonul MODE, modul power SUPPLY se activeaza si redresorul furnizeaza la borne o tensiune constanta de 13.6V +/-0.5V si un curent de maxim 5A +/- 10%.

MODUL 4 – POWER BOOST (16V/1.5A) numai pentru baterii de 12V

Acest mod de functionare este destinat recuperarii bateriilor cu capacitate mai mare de 14Ah. Inainte de utilizare conectati terminalele redresorului la bornele bateriei respectand polaritatea corecta. Apasati butonul MODE pana cand se aprinde LEDul cu inscriptia 16V BOOST.  Dupa un interval de cateva secunde daca nu se mai apasa pe butonul MODE, ciclului de recuperare va demara automat. LEDul 16V BOOST va lumina intermitent indicand pornirea ciclului de recuperare a bateriei. Recuperarea bateriei se face cu o tensiune de 16.5V +/-0.5V si un curent de maxim 1.5A +/- 0.5A.

AUTOMATIC PULSE MODE

Atunci cand este conectat la baterie, redresorul detecteaza automat tensiunea bateriei si daca aceasta este considerata anormala comuta automat intr-un mod pulsatoriu care ajuta la recuperarea bateriei. Tensiunea este considerata anormala daca este intre 4.5V +/-0.5V si 10.5V+/-0,5V pentru bateriile de 12V sau 16V+/-0.25V si 21V+/-0.25V pentru bateriile de 24V. Moduil pulsatoriu poate fi activ mai multe ore pana cand tensiunea bateriei creste pana la o valoare considerata normala adica mai mare de 10.5V pentru bateriile de 12V sau 21V pentru bateriile de 24V. In acest moment redresorul va comuta automat pe modul de incarcare selectat initial.

PROTECTIE

Daca in timpul incarcarii temperatura redresorului creste prea mult, sistemul automat de protectie va micsora puterea de iesire.

Accesorii

Este furnizat cu trei tipuri de conectori: conector pentru priza de bricheta, conector cu saibe pentru prindere fixa pe baterie si conector cu crocodili.
